高壓、雙向電流檢測監控器AD8210中文資料

AD8210描述

AD8210是一款單電源差分放大器，非常適合放大大共模電壓中的微弱差分電壓。它的輸入共模電壓范圍是-2 V 至 +65 V，電源電壓典型值為5 V。

AD8210采用SOIC封裝，工作溫度范圍是-40°C至+125°C。

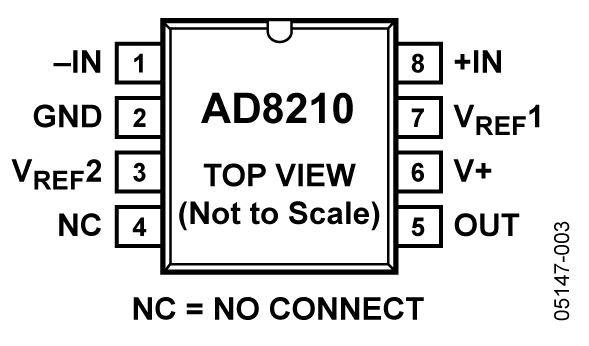

AD8210封裝

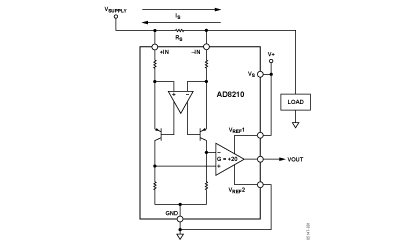

AD8210功能圖

AD8210在整個溫度范圍內具有出色的交流和直流性能，使得測量環路中的誤差最小。其最大失調漂移與增益漂移分別為8 µV/°C與20 ppm/°C。

采用5V電源供電時，通過VREF1和VREF2引腳的設置，AD8210的輸出失調可以在0.05 V 至 4.9 V的范圍內進行調整。將VREF1與V+連接、VREF2與GND連接時, 輸出可被設置為滿量程的一半。將VREF1和VREF2都與GND連接時，可以使輸出為單極，并以接近為0為起始點。將VREF1和VREF2 都與V+連接時，可以使輸出為單極，并以V+附近為起始點。在VREF1和VREF2 引腳施加外部電壓時，可以設置其它失調范圍。

AD8210特性

• ·人體模型靜電放電保護（HBM ESD）
• ·±4000 V
• ·高共模電壓范圍：
• ·正常工作范圍：-2 V 至 +65 V
• ·極限值范圍：-5 V 至 +68 V
• ·緩沖輸出電壓
• ·輸出驅動能力：5 mA
• ·擴展的工作溫度范圍：
• ·-40°C至+125°C
• ·比例半量程輸出失調
• ·出色的交流與直流性能
• ·增益漂移：±10 ppm/°C（典型值）
• ·CMRR：120 dB（典型值）（直流）
• ·CMRR：80 dB（典型值）（100 kHz）
• ·采用8引腳SOIC封裝

AD8210應用

•     ·電流檢測
• 　　·電機控制
• 　　·傳輸控制
• 　　·柴油噴射控制
• 　　·引擎管理
• 　　·懸浮控制
• 　　·車輛動態控制
• 　　·DC-DC轉換器
