protel文件和PADS文件的相互轉換(文件轉換之一)

經常會有朋友由于各種因素需要將PADS文件和PROTEL文件相互轉換,本文將詳細介紹轉換方法.
一、PROTEL文件轉換PADS

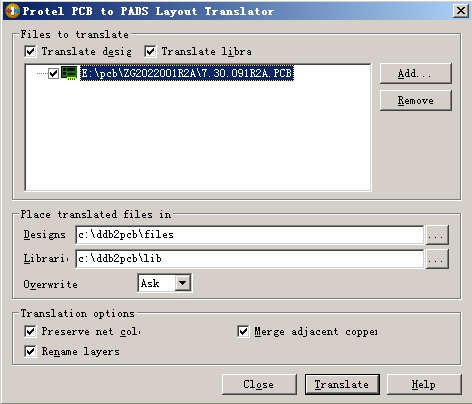

使用Protel PCB TO PADS Layout Translator 轉換軟件，這可方便了只使用POWERPCB或者PADS軟件的朋友,經過我的測試,轉換很成功,下面是操作界面,按ADD增加PROTEL文件,按translate轉換,在安裝目錄下生成轉換的PADS文件.解壓后拷貝到C盤下就可使用

二、將PADS文件轉換為PROTEL的方法

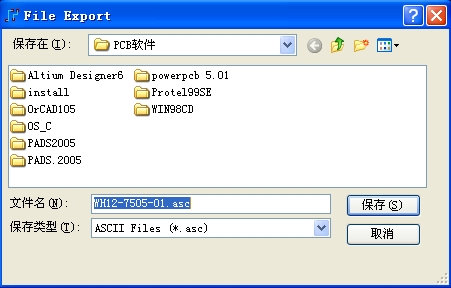

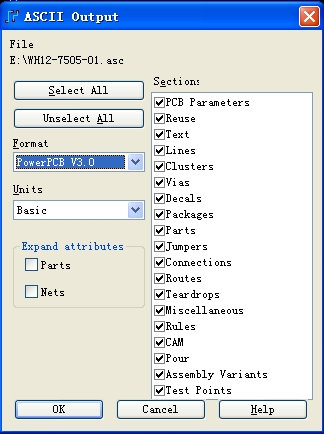

1）將PADS文件轉換為ASCⅡ文件。用PADS2005打開待轉換PCB文件，點擊File → Export，彈出如圖所示的文件輸出對話框，選擇.asc文件，設置文件名和保存的路徑，按保存按鈕。彈出ASCⅡ文件輸出對話框，按Select All按鈕選中所有的選項，輸出格式選擇PowerPCB V3.0，按OK按鈕輸出ASCⅡ文件。

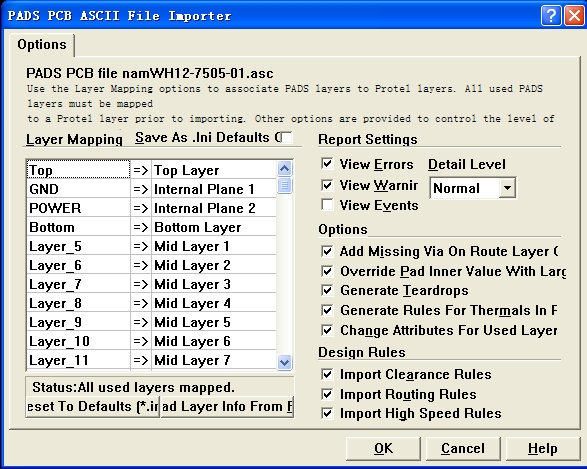

2）將PADS ASCⅡ文件導入到Protel 99 SE中。 運行Protel 99 SE，新建一個PCB文件，點擊File → Import，選擇前面導出的PADS ASCⅡ文件，注意文件類型選擇PADS ASCⅡ files，彈出如下圖所示的對話框，確認每層轉換對應無誤后按OK按鈕，文件轉換結束。
