使用LPC1700的代碼讀保護

概述

代碼讀保護是一種機制，使用戶能夠在不同層次的系統安全性保護他們的軟件代碼和硬件

LPC1700器件有三種不同的安全級別：CRP1，CRP2和CRP3。每個模式增加了安全級別，并限制任何設備訪問CRP3。在這個應用筆記我們研究所有這些安全級別，以及如何使用它們。我們也提供一個例子來檢驗這些模式的。

會用到Keil的MCB1700評估板的Keil?uVision3和?Flash?Magic

注意：雖然本應用筆記的例子經過詳細的測試，但是仍然強烈建議初步配置器件的安全級別低于CRP3。一旦代碼被成功地保護于CRP3，將不能更改。

Flash?存取方法

一般來說，LPC1700閃存有兩種不同的方式訪問：

• 使用JTAG編程接口：這種方法可以用Debug工具下載代碼到器件并可以停止運行器件。
• 使用在系統編程（ISP）：這種方法是通過引導加載器實現，使用UART0串行端口。

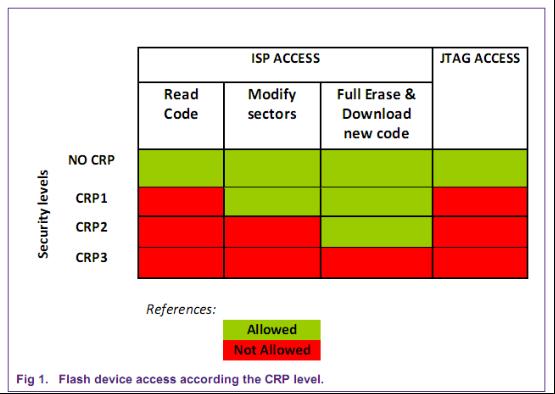

理解?CRP安全級別

顧名思義，代碼讀保護（CRP）為用戶提供一個方法保護自己的代碼不被從Flash被讀取。這樣，設計人員阻止未經授權的用戶獲得目標代碼下載到另一個硬件平臺。這種情況可以使用CRP1（代碼閱讀保護?-?等級1），如果使用CRP2和CRP3，JTAG訪問將被阻止，所以JTAG沒有辦法讀/擦除/寫入閃存，ISP也無法讀取Flash內容，只有Flash的更新可以執行。

為進一步的提高安全等級，防止未經授權的用戶更改代碼，例如使用ISP，或者部分更新Flash或者破解。可以使用CRP2，這種情況允許通過ISP?更新部分Flash，但是這種方式不允許通過未經授權的用該修改現有代碼，因為沒有辦法修改Flash，除非首先刪除所有Flash的內容，這樣現有代碼也將被丟失。

更高的安全級別是，在你的硬件上下載他自己的代碼，這就是硬件保護，能阻止其他人重復使用硬件，在這種情況下，可以防止用戶拉低P2.1腳進入ISP模式，這樣未授權的用戶不用通過ISP訪問Flash，這種方式提供了最高層的保護。需要注意的是一旦使用了CRP3就沒有辦法更新Flash了，但是內部的用戶代碼可以調用ISP命令（即IAP），調用引導加載程序進入ISP模式。當我們在調用ISP命令，這時候會打開CRP3的保護，這意味著會降級我們的保護到CRP2，在這個保護級別我們依然無法讀取Flash的內容，但是可以下載新的代碼。所以當你使用CRP3的保護時，建議用戶代碼應該留一些這樣的“后門”，為了打破CRP3的保護。

 全文下載

 源代碼
